SP系列不銹鋼多級深井潛水電泵結構圖及材質
時間：2013-4-6 來源：揚子江泵業 瀏覽數：1065
SP系列不銹鋼多級深井潛水電泵，簡稱：SP潛水泵。適用于清潔水、軟化水的循環和增壓
采用304不銹鋼精制而成，在輸送含有小量氯化物的冷水時，耐腐蝕性較好。也適用于微堿水、脫礦物質水的輸送。316不銹鋼和氟橡膠制造的泵適用于腐蝕較強的液體
高效率：采用高效率的水力模型設計葉輪，可節省運轉成本
安裝面積小：泵與電機為直立式組合，機體所占空間小
低安裝成本：不銹鋼材質意味著水泵重量輕，搬運方便。同時還意味著裝配成本低，節省安裝和維護時間
止回閥裝置：獨特的止回閥設計，防止停機時瞬間產生的水錘現象損害電機
產品組合多元化：可依照用戶實際需求的流量與揚程提供合理的產品組合，滿足用戶多元化的需求
對環境不產生污染：產品的部件均采用不銹鋼材質，不論運行或損壞都不會對環境造成污染
入口濾網：入口濾網可以防止超過規定數量的顆粒和大顆粒進入泵體
具備濾沙通道的軸承：所有的軸承均采用水潤滑、長方形狀軸承通道使得存在的沙�？梢酝樗偷囊后w同時排出

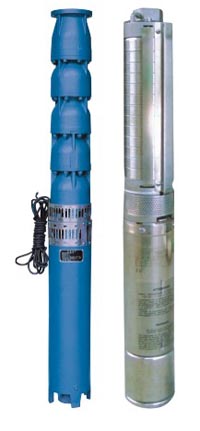

SP系列不銹鋼多級深井潛水電泵
SP潛水泵型號舉例說明

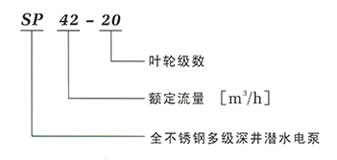

SP潛水泵型號說明
SP潛水泵應用條件
泵送液體：含沙量低于200克/立方米的非固體介質
液體溫度：高90℃
液體PH值：2～10
水下大安裝深度：水下70米
電源：電壓220/380V、頻率50Hz/60Hz
SP潛水泵應用場合
深井提水
農業、園林灌溉
噴泉與景觀
高樓生活供水
別墅、度假村、高爾夫球場供水
養殖場、畜牧場給排水
礦山、工業供排水
地?zé)釡厝?/p>
SP潛水泵型號及數據
| 型號 數據 | SP1 | SP3 | SP5 | SP8 | SP12 | SP17 | SP30 | SP42 | SP60 |
| 額定流量m3/h | 1 | 3 | 5 | 8 | 12 | 17 | 30 | 42 | 60 |
| 額定流量l/s | 0.28 | 0.83 | 1.39 | 2.22 | 3.33 | 4.72 | 8.33 | 11.7 | 16.7 |
| 流量范圍m3/h | 0.2～2 | 0.8～4 | 1～6.5 | 2～11 | 3～18 | 4～22 | 5～38 | 5～60 | 10～75 |
| 流量范圍l/s | 0.06～0.56 | 0.22～1.1 | 0.28～1.8 | 0.56～3.1 | 0.83～5 | 1.11～6.1 | 1.39～10.6 | 1.39～16.7 | 2.8～20.8 |
| 大壓力bar | 28 | 25 | 24 | 27 | 16 | 28 | 28 | 28 | 29 |
| 電機功率kw | 0.37～2.2 | 0.37～3 | 0.37～4 | 0.75～7.5 | 1.5～7.5 | 0.55～15 | 1.1～22 | 1.1～37 | 2.2～37 |
| 高效率% | 40 | 56 | 59 | 60 | 60 | 73 | 74 | 75 | 79 |
| 管螺紋聯接 | Rp11/4 | Rp11/4 | Rp11/2 | Rp2 | Rp2 | Rp21/2 | Rp3 | Rp3 | Rp4 |
SP潛水泵零部件及材質

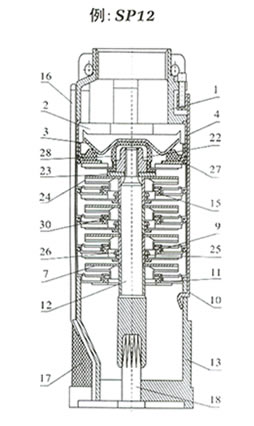

SP12潛水泵結構圖

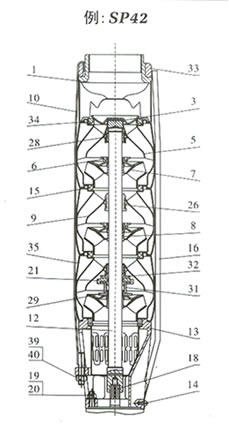

SP42潛水泵結構圖
潛水泵結構圖
| 序號 | 零部件名稱 | 材質 | AISI |
| 1 | 出水體 | 不銹鋼/SS304 | AISI304 |
| 2 | 擋圈 | 不銹鋼/SS304 | AISI304 |
| 3 | 閥蓋 | 不銹鋼/SS304 | AISI304 |
| 4 | 閥體 | 不銹鋼/SS304 | AISI304 |
| 5 | 出水導葉 | 不銹鋼/SS304 | AISI304 |
| 6 | 葉輪螺母 | 不銹鋼/SS304 | AISI304 |
| 7 | 葉輪 | 不銹鋼/SS304 | AISI304 |
| 8 | 葉輪軸套 | 不銹鋼/SS304 | AISI304 |
| 9 | 導葉 | 不銹鋼/SS304 | AISI304 |
| 10 | 拉緊件 | 不銹鋼/SS304 | AISI304 |
| 11 | 導流器 | 不銹鋼/SS304 | AISI304 |
| 12 | 泵軸 | 不銹鋼/SS304 | AISI304 |
| 泵軸 | 不銹鋼/SS431 | AISI431 | |
| 13 | 支架 | 不銹鋼/SS304 | AISI304 |
| 14 | 螺釘 | 不銹鋼/SS304 | AISI304 |
| 15 | 口環 | PVC NBR | |
| 16 | 電纜套 | 不銹鋼/SS304 | AISI304 |
| 17 | 濾網 | 不銹鋼/SS304 | AISI304 |
| 18 | 電機 | ||
| 19 | 螺母/螺栓 | 不銹鋼/SS304 | AISI304 |
| 20 | 墊圈 | 不銹鋼/SS304 | AISI304 |
| 21 | 進水隔套 | 石墨 | |
| 22 | 螺母 | 不銹鋼/SS304 | AISI304 |
| 23 | 墊圈 | 不銹鋼/SS304 | AISI304 |
| 24 | 出水葉輪 | 不銹鋼/SS304 | AISI304 |
| 25 | 葉輪隔套 | 不銹鋼/SS304 | AISI304 |
| 26 | 軸圈 | 不銹鋼/SS304 | |
| 27 | 閥底 | NBR+不銹鋼/SS304 | |
| 28 | 支撐 | NBR | |
| 29 | 進水螺母 | 不銹鋼/SS304 | AISI304 |
| 30 | 浮動環 | NBR | |
| 31 | 聯接套 | 不銹鋼/SS304 | AISI304 |
| 32 | 摩擦片 | 不銹鋼/SS304 | AISI304 |
| 33 | 出水口外圈 | 不銹鋼/SS304 | AISI304 |
| 34 | 出水口環 | 不銹鋼/SS304 | AISI304 |
| 35 | 進水導葉 | 不銹鋼/SS304 | AISI304 |
| 39 | 墊圈 | 不銹鋼/SS304 | AISI304 |
| 40 | 螺母 | 不銹鋼/SS304 | AISI304 |

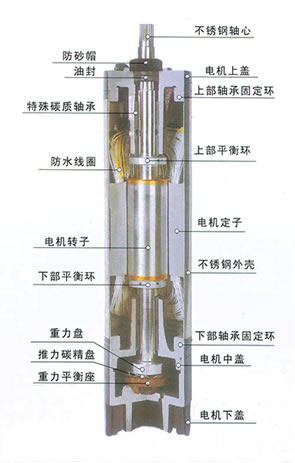

4″6″8″潛水電機引進美國及歐洲的新技術，采用獨特的設計與技術措施，并由先進的生產工藝與設備制造。全部按照美國MEMA標準花鍵頭鏈接。實踐證明，潛水電機具有高可靠性、高效率，使用壽命長、成本低等優點。
